OrigaFlex - OGFEIS

(Code: X12OGL016CIAL)

Voir le prix

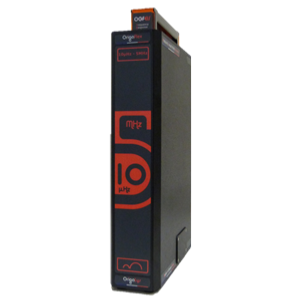

OrigaFlex - OGFEIS

 MODULE D'IMPEDANCE - OGFEIS - POUR MESURES ELECTROCHIMIQUES


Description
Concept origaFLEX
Spécifications techniques
Brochures
achat potentiostat simple

OGFEIS connecté à un Pack OGF500

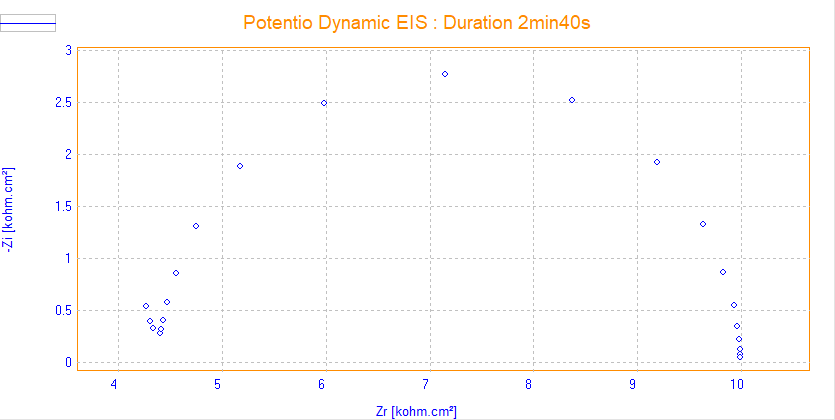

Courbe Nyquist Z

L'OGFEIS est un module d'impédance, qui une fois connecté à un Potentiostat et Galvanostat, permet de réaliser des mesures SIE (Spectroscopie d'Impédance Electrochimique ou EIS en anglais).

Méthodes d'impédance disponibles:

  • Potentiostatic Dynamic EIS
  • Galvanostatic Dynamic EIS
  • Potentiostatic Fixed Frequency EIS (Capacitance): Mott-Schottky

L'OGFEIS peut être connecté aux potentiostats ci-dessous :

OGF500

OGF01A

OGF05A

Chaque module est garanti 5 ans !

UN potentiostat pour DEUX possibilités

La gamme OrigaFlex est un système de Multi-voies, Mutli-potentiostats modulaire, compacte et unique sur le marché. Vous pouvez commencer votre système avec une simple voie (Mono-voie), pour ensuite l'étendre sans limite grâce à sa connexion Ethernet.

Mono-voie

Multi-voies

Pour fonctionner, votre potentiostat doit être connecté à une alimentation ou une voie "pilote", qui fait office de "chassis".

ou

Grâce à l'OGFPWR, vous pouvez démarrer avec un mono-voie, avec ou sans module d'impédance.

Grâce à l'OGFDRV, vous étendez votre mono-voie en multi-voies, avec ou sans module d'impédance.

DEUX logiciels selon votre utilisation

Selon votre configuration, pilotez votre appareil avec OrigaMaster 5 en USB ou avec OrigaViewer en ETHERNET. Individuellement, chaque voie se contrôle en USB, par OrigaMaster 5. Simultanément, chaque voie se pilote via ETHERNET, par OrigaViewer.

Logiciel PC OrigaMaster 5

Le système mono-voie se pilote en USB via le logiciel OrigaMaster 5.

Logiciel PC OrigaViewer

Le système multi-voies se pilote en ETHERNET via le logiciel OrigaViewer.

Un système flexible

Quel que soit votre système : mono ou multi-voies, il est toujours possible de partager votre système existant pour obtenir plusieurs configurations. Par exemple :

Un sytème multi-voies => 1 système multi-voies + 1 système mono-voie

ou encore

Un sytème multi-voies => 1 système multi-voies + 1 mono-voie + 1 autre mono-voie

Fragmenter un système multi-voies en deux

Un mono-voie

OGFPWR + OGF01A + EIS

Et

Un multi-voies

OGFDRV + 4 x OGF01A

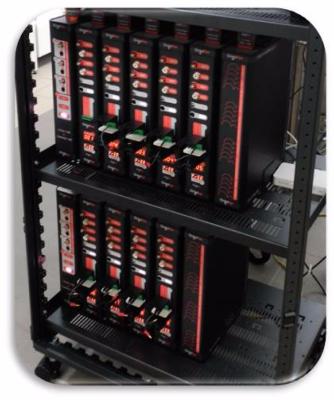

Un système flexible et sans limite

Quel que soit votre système : mono ou multi-voies, il est donc toujours possible de le partager, de le diviser mais aussi de l'étendre encore davantage. A l'aide d'un switch Ethernet, en y connectant toujours de "voies pilotes" OGFDRV, vous obtenez un système multi-voies, multi-potentiostats sans limite.

Etendre un système multi-voies

Le système multi-voies se pilote en ETHERNET via le logiciel OrigaViewer.

Exemple de multi-voies

OGFDRV + 5 x OGF500 + 1 x OGFEIS

Et

OGFDRV + 4 x OGF01A + 1 x OGFEIS

Principales spécifications

 Gamme de fréquence

 Résolution en fréquence

 Gamme d'entrée

 Types de signaux

 Potentiel : Amplitude AC

Courant : Amplitude AC

 Données

Analyse

Logiciel PC

OrigaFlex - OGFEIS

10 µHz à 5 MHz

5 ppm

 ±15 V

 Sinusoide et Moyenne de 1 à 10 déterminations

6 µV à 7.5 V maximum

100 % de la gamme I. Meilleure résolution : 6 ppm

 Nyquist, Bode, Admittance, Mott-Schottky

 Régression circulaire, Export Excel/Open Office/ZView

OrigaMaster et OrigaViewer


Besoin de plus d'informations ? Contactez nous au  +33 9 54 17 56 03  ou remplissez notre formulaire
