OrigaFlex - OGFDRV et Cellule fictive

(Code: X13OGL004CIAL)

Voir le prix
OrigaFlex - OGFDRV et Cellule fictive

 UNITE DE PILOTAGE - OGFDRV


Description
Connectivité
Spécifications techniques
Brochures
achat potentiostat simple

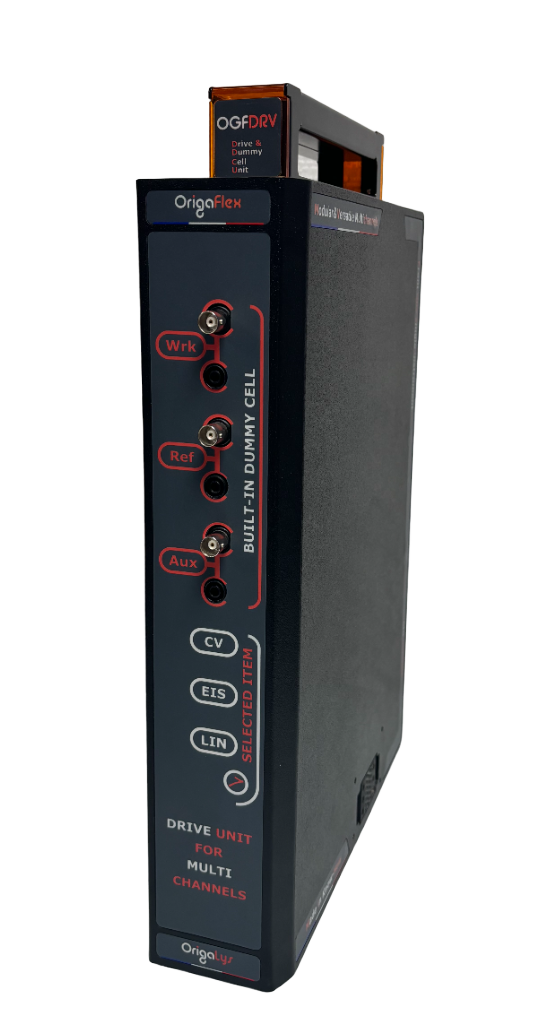

L'OGFDRV est une unité de pilotage, l'équivalent du "chassis" du système. Il délivre le courant à tous les modules connectés : potentiostats/galvanostats et/ou modules d'impédance.

Jusqu'à 10 potentiostats si la somme totale des Ampères n'excéde pas 20 A. Autant de modules d'impédance OGFEIS qu'il y a de potentiostats.

Ainsi vous obtenez le système multi-potentiostats dont vous avez besoin, fait par vous et pour vous.

Chaque module est garanti 5 ans !

UN module "Chassis"

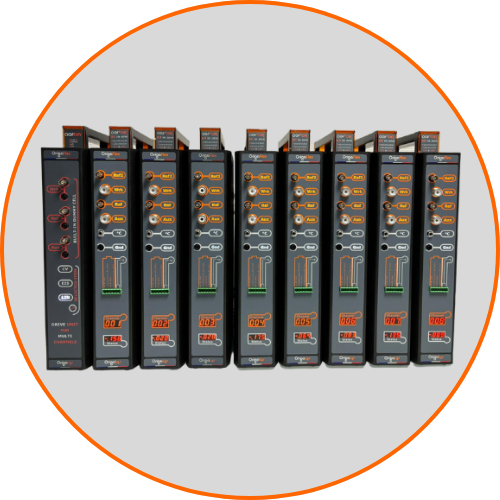

La gamme OrigaFlex est un système de Multi-voies, Mutli-potentiostats modulaire, compacte et unique sur le marché. Vous pouvez commencer votre système avec un seul potentiostat (Mono-voie) connecté au module de pilotage et contrôlé par ETHERNET ou en USB. Trois puissances sont disponibles et combinables :

  ±500 mA avec l'OGF500

±1 A avec l'OGF01A

  ±5 A avec l'OGF05A

Alimentation et

Pilotage

Potentiostats et Galvanostat

OGF500 ou OGF01A ou OGF05A

OGFDRV

OGF500

OGF01A

OGF05A

Pour fonctionner, votre système multi-voies doit être connecté à une voie "pilote", qui fait office de "chassis".

UN module pour des configurations sans limite

Le module pilote OGFDRV contrôle toutes les voies qui y sont connectées. Les puissances sont combinables vous offrant ainsi des combinaisons très variées. Par exemple :

OGFDRV + OGF500

Ou OGFDRV + 3 x OGF01A + OGF500 + OGF05A

Ou OGFDRV + 4 x OGF05A

Ou OGFDRV + 6 x OGF500

...

Un seul module OGFDRV

Exemple 1 : 4 x OGF500

Exemple 2 : 5 x OGF500 + 1 x OGFEIS

Toutes les voies sont contrôlées par ETHERNET via le seul module OGFDRV.

Deux modules OGFDRV

Exemple 3 :

OGFDRV n°1 + 5 x OGF01A + 1 x OGFEIS

OGFDRV n°2 + 4 x OGF500 + 1 x OGFEIS

Toutes les voies sont contrôlées par ETHERNET via

un Swtich ETHERNET

connecté aux deux modules OGFDRV

et au PC.

AVEC ou SANS module d'impédance

L'OGFDRV vous permet d'alimenter et de piloter jusqu'à 10 voies de puissance pour un ampérage total inférieur à 20A.Vous pouvez connecter autant de modules d'impédance que vous avez de voies.

Connexion incorrecte

Connexion correcte

Le module d'impédance OGFEIS doit toujours être connecté après la voie avec laquelle vous réalisez les mesures d'impédance.

UN logiciel dédié

L'OGFDRV vous permet d'alimenter, jusqu'à 10 voies si la somme des ampéres n'excéde pas 20A. Le module de pilotage gère la connexion avec le PC. Celle-ci s'effectue en ETHERNET depuis la face arrière du module.

Logiciel PC OrigaViewer

Le système multi-voies se pilote en ETHERNET via le logiciel OrigaViewer.

Principales spécifications

 Puissance

 Poids

 Dimensions

Longueur

largeur

hauteur

OrigaFlex - OGFDRV

100-240 Vac - 50-60 Hz - 1 KVA

4.55 kg

en cm

28.5

8.3

45


Besoin de plus d'informations ? Contactez nous au  +33 9 54 17 56 03  ou remplissez notre formulaire
