LandStat - Le Bipotentiostat de terrain

(Code: BIPOTLandstat)


Potentiostat de terrain :

En savoir plus sur le fonctionnement

0g

Le mode Bipotentiostat avec les potentiostats LandStat

Fonctionnement

A l'instar de la gamme OrigaStat, le LandStat peut être utilisé en mode Bipotentiostat. Pour cela, il faut considérer le LandStat dans sa version deux voies. Sur une voie, en réalité un potentiostat, vous connectez une électrode de travail. Sur le second potentiostat, vous connectez la deuxième électrode de travail, la contre-électrode, l'électrode de référence (si vous travaillez en 3 électrodes) et une deuxième électrode de référence (si vous souhaitez travailler en 4 électrodes).

WRK 1

Le Potentiostat n°1 est utilisé pour :

  • L'électrode de travail n°1

WRK 2, AUX et/ou REF et/ou REF 2

Le Potentiostat n°2 est utilisé pour :

  • L'électrode de travail n°2
  • La contre-électrode
  • et/ou une électrode de référence
  • et/ou une électrode de référence n°2

Connexion des électrodes

Les électrodes se connectent comme suit en fonction de la configuration souhaitée.

En 2 électrodes : Deux électrodes de travail et une contre-électrode.

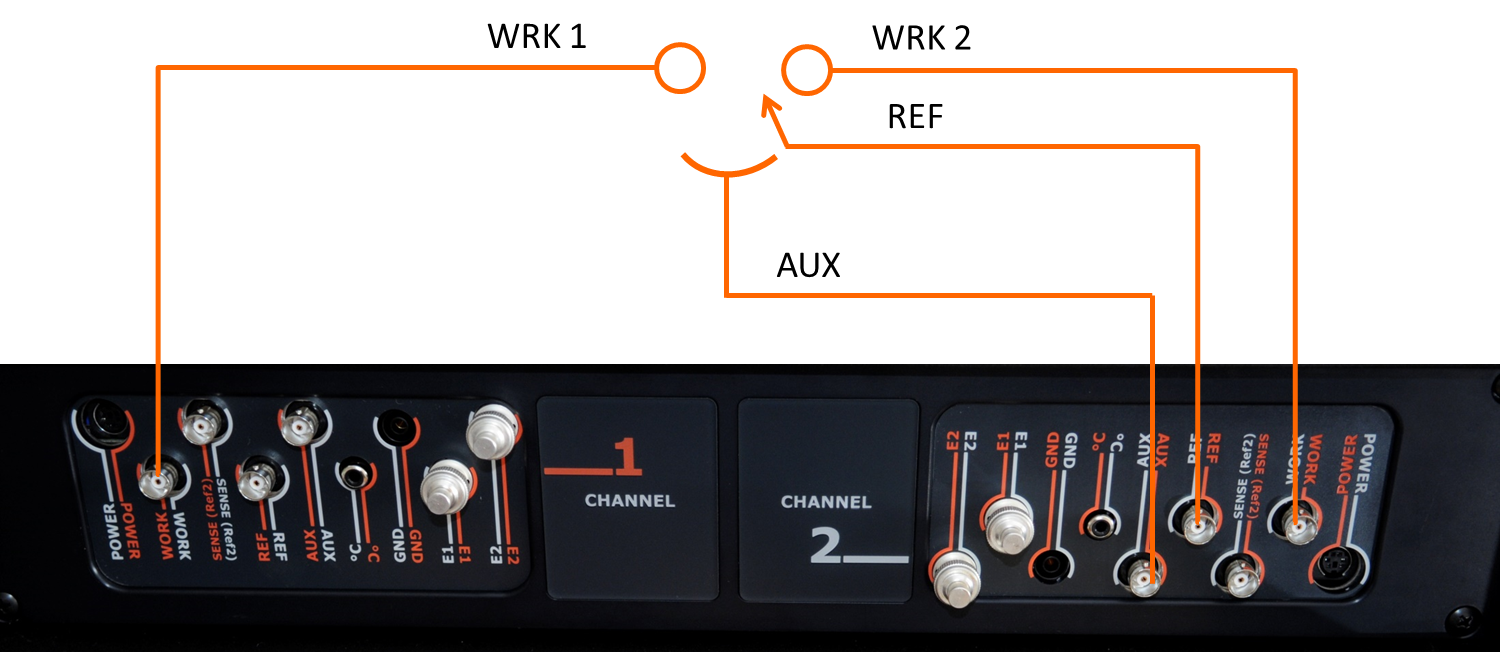

En 3 électrodes : Deux électrodes de travail, une contre-électrode et un électrode de référence (comme sur le schéma, ci-dessous).

En 4 électrodes : Deux électrodes de travail, une contre-électrode et deux électrodes de référence


Le logiciel PC OrigaMaster 5

Plusieurs options s'offent à vous. Concrétement, vous pouvez utiliser deux ordinateurs distincts ou contrôler le système Bipotentiostats avec un seul et même ordinateur. Par contre, il faut ouvrir deux sessions d'OrigaMaster 5. Il est tout à fait possible d'ouvrir deux fois OrigaMaster 5 sur un seul ordinateur. La session 1 contrôlera le Potentiostat n°1 et la session 2 contrôlera le Potentiostat n°2.

VOIE 1

Le Potentiostat n°1 est connecté au PC par un câble USB.

Dans le logicel OrigaMaster 5, le menu "START" doit être configuré en "2 electrodes".

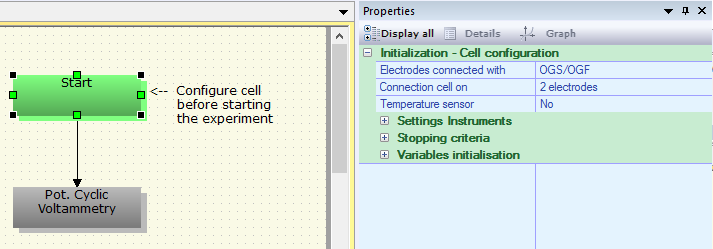

OrigaMaster 5, paramètre du bloc START

VOIE 2

Le Potentiostat n°2 est aussi connecté au PC (le même ordinateur que le potentiostat n°1) par un autre câble USB.

Dans le logicel OrigaMaster 5, le menu "START" doit être configuré en :

  • 2 electrodes pour une configuration en 2 électrodes
  • 3 electrodes pour une configuration en 3 électrodes
  • 4 electrodes pour une configuration en 4 électrodes

OrigaMaster 5, paramètre du bloc START
