 ORIGASOFT - NOUVEAU POST TRAITEMENT LOGICIEL - CIRCUIT EQUIVALENT


Description
Fonctionnement
étape I, choisir le circuit
étape ii, fitting
étape III, résultats

OrigaLys développe son propre outil de circuits équivalents: "Fit and Simulation". Il sera implémenté dans nos logiciels PC.

OrigaMaster 5

Date de sortie

14 février 2019

Le nouvel outil circuit équivalent sera disponible dans l'onglet Courbe d'OrigaMaster 5.

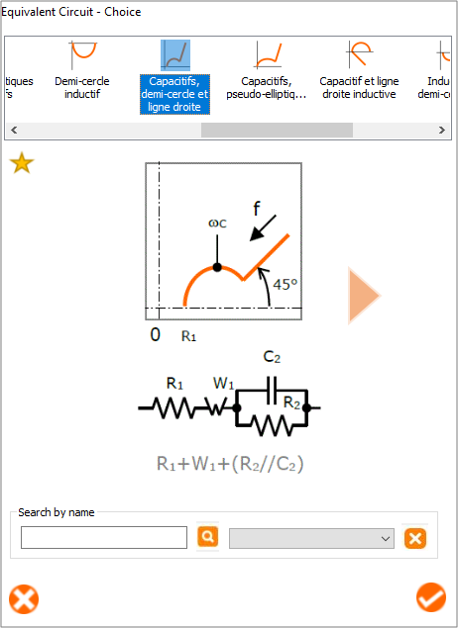

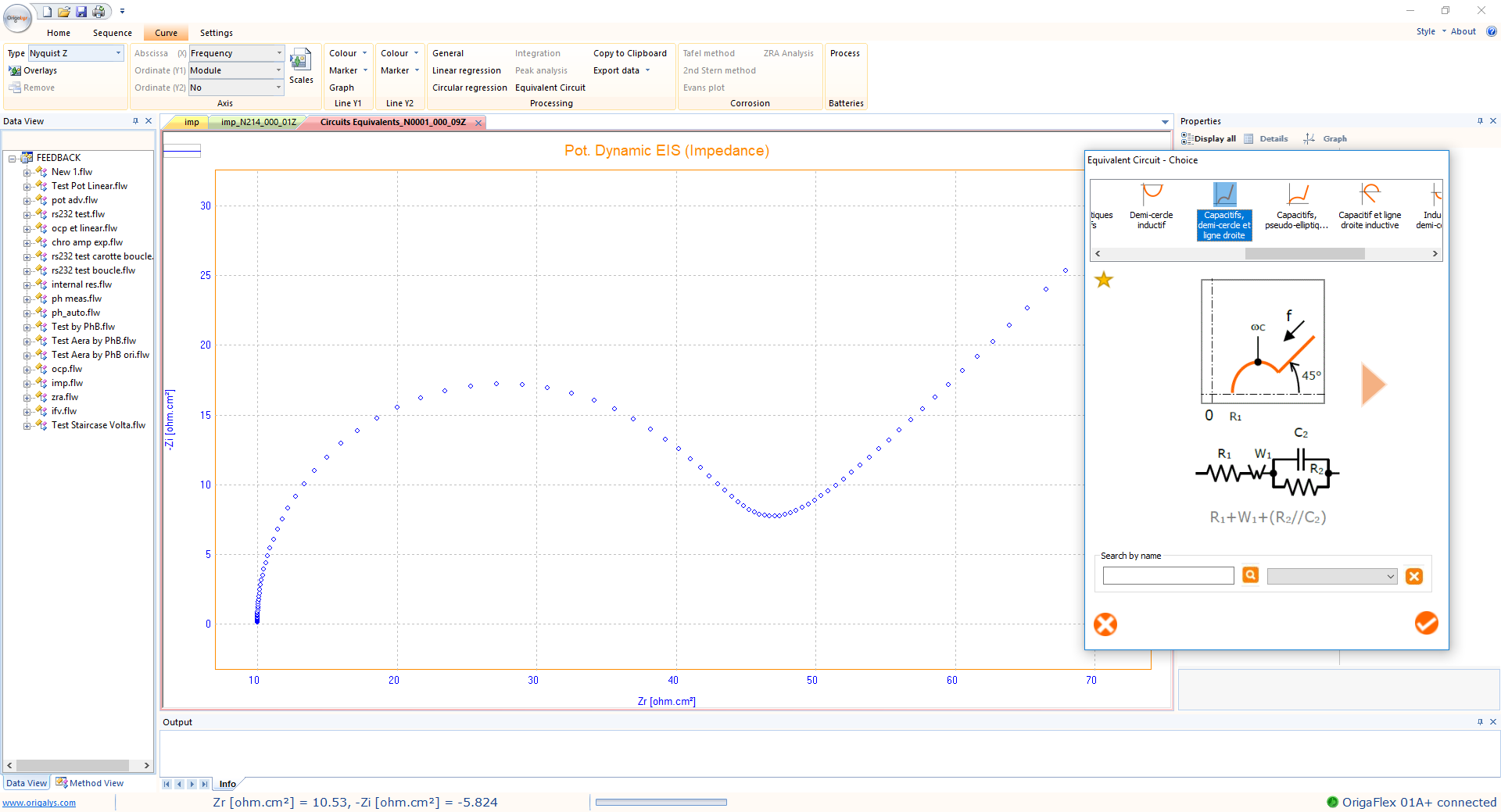

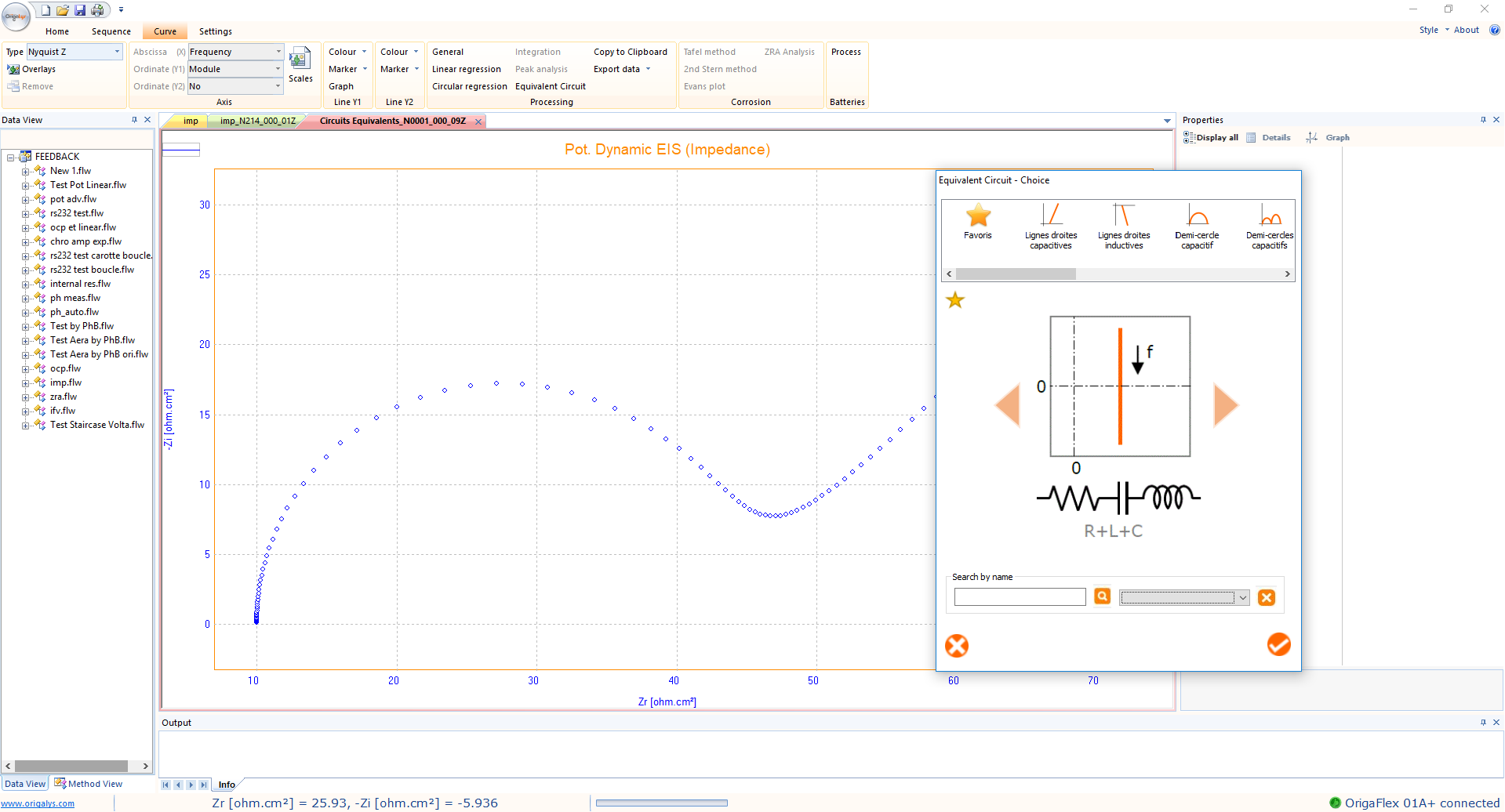

Etape 1 : Choix par catégorie de courbes

Plus de 80 circuits équivalents seront disponibles. En fonction de l'aspect de votre courbe, sélectionnez le circuit le plus ressemblant.

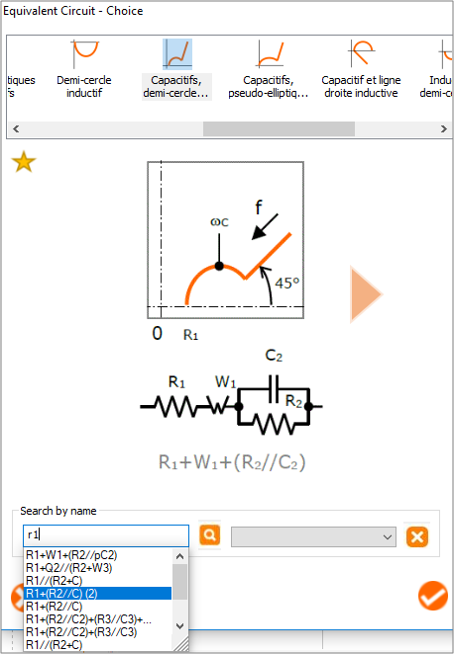

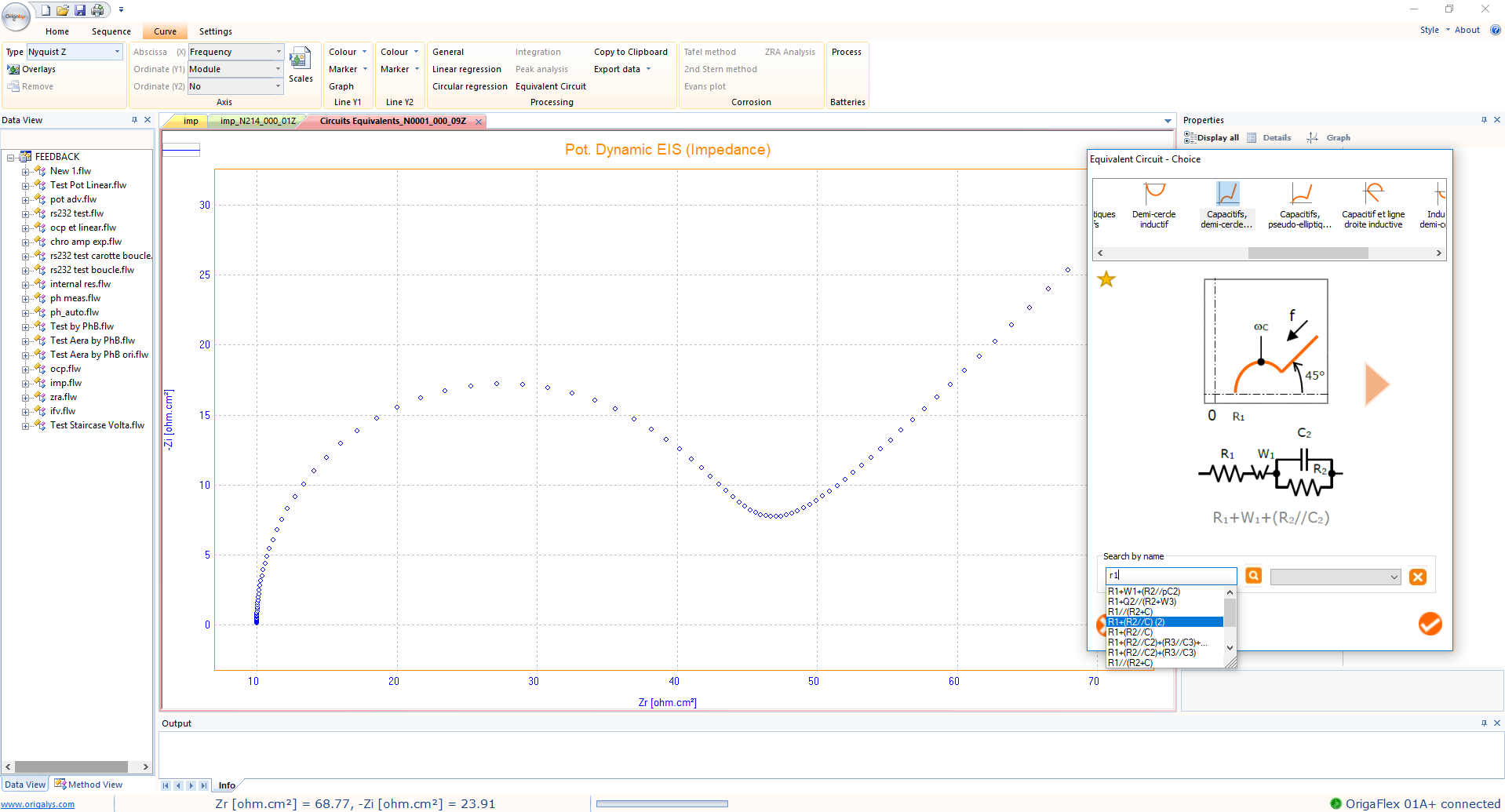

Vous pouvez aussi choisir le circuit équivalent à partir de son nom. Par exemple : R1+W1+(R2//C2)

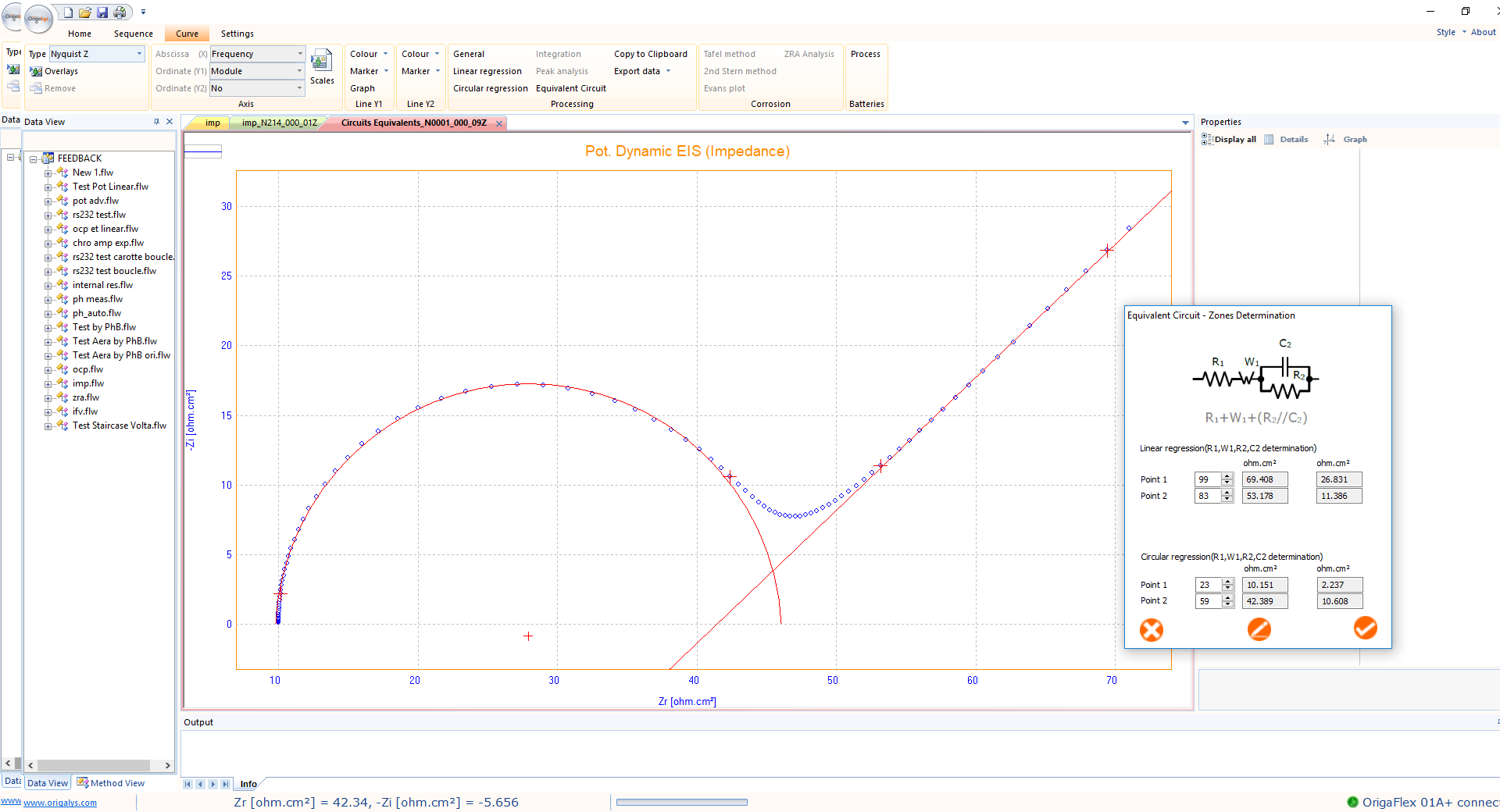

Etape 2 : Fitting

Une fois que le circuit équivalent est sélectionné, la fenêtre "fitting" vous permet de réaliser une régression (linéaire et/ou ciculaire). Choisissez deux points, directement sur la courbe ou en entrant le numéro du point (le 5ème et le 35ème par exemple).

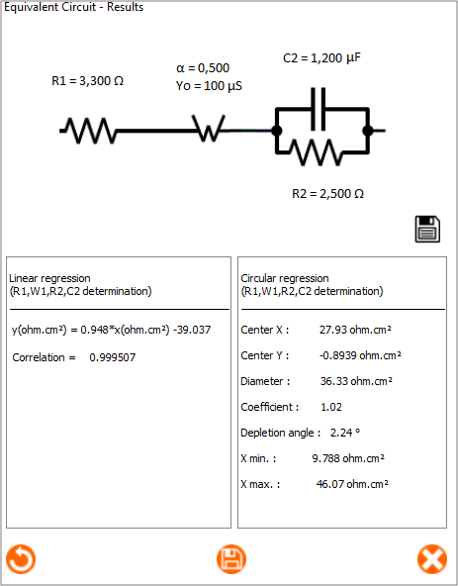

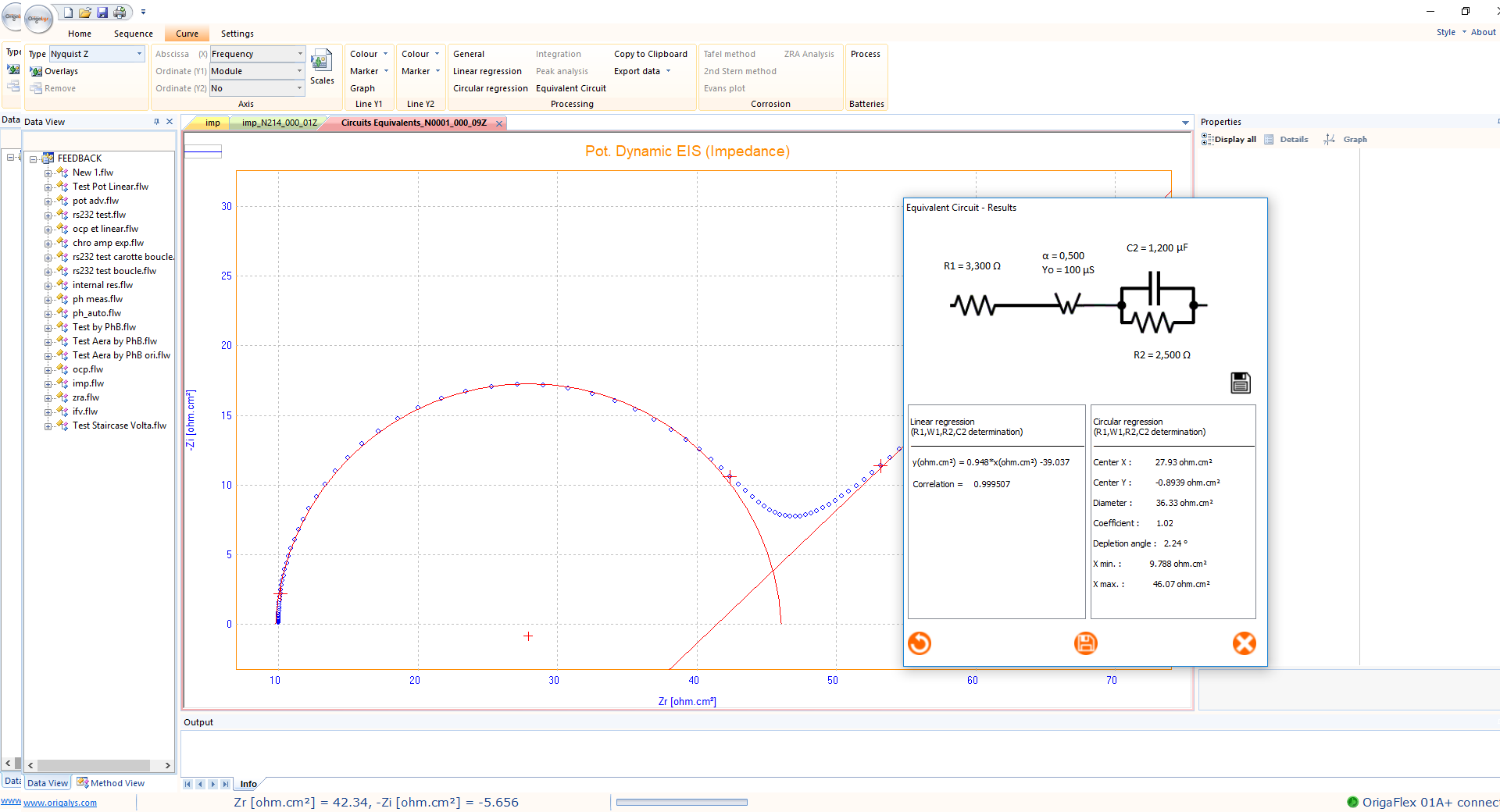

Etape Step 3 : Résultats

Selon la courbe, vous obtenez les résultats suivants :

  • Toutes les valeurs determinations: R1, R2, C1, C2, W1 and so on.
  • Toutes les corrélations
  • L'angle de dépletion
  • X min
  • Y min
  • Center X
  • Center Y


Vous pouvez sauvegarder les résultats et/ou le circuit équivalent. Ensuite, vous pouvez les exporter.
